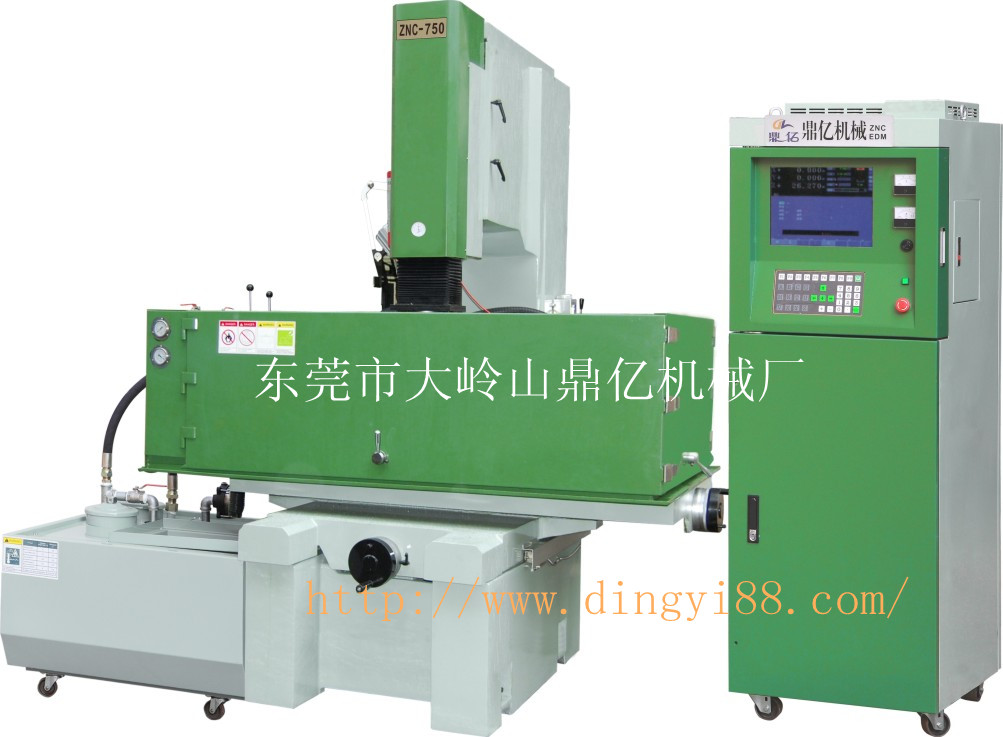

東莞CNC火花機調機測試步驟

標簽：東莞CNC火花機|CNC火花機廠家

東莞CNC火花機調機測試步驟，下面由東莞鼎億CNC火花機廠家師傅來簡單說說：

一.依電路圖用萬能表檢查電箱各配線是否正確。

二.連接機臺接線以及電源線,確認電壓是否正常。

三.拔掉高低壓電路板電源線。

四.通電啟動電源開關,進入DOS畫面對DOM(硬盤)分區,然后格式化DOM進行安裝系統程式(分區與安裝系統程式步驟另附)

五.系統程式安裝完畢檢查無誤后拉重電開關(拉重電后手不能離開重電開關,預防拉重電后會出現沖機現象做好壓重電準備),移動X Y Z軸是否正常; 進入系統參數檢查極限開關是否正確。

六.未拉重電情況下調整X Y Z軸伺服驅動器參數:

1.ZEROVR不能動

2.把GAIN.SPEED.CURREN VR逆時針扭到底,然后順時針轉60度,拉重電以最快速度移動X軸,X軸速度在530左右OK Y軸 Z軸調整原理和X軸調整一樣,但是Z軸移動最快速度在230左右。

七.調整極限行程及HOME-DOG
極限行程調整:
1.X軸以最快速度正方向移動,以至撞X軸正方向極限,要重復快移X軸撞極限兩至三次,然后調整X軸正極限開關觸塊位置,聽到極限開關"搭"一聲即可,把X軸標歸0；
2.X軸快速向負方向移動以至撞X軸負方向極限,要重復快移X軸撞極限兩至三次,然后調整X軸負極限開關觸塊位置,聽到極限開關"搭"一聲即可；
3.總行程須大于標準行程;滑座不可超出滑軌;光學尺讀頭不能超出尺身.
4.Y軸 Z軸調整和X軸方法一樣

HOME-DOG調整:
1.首先X軸往正方向快速移動以至撞到X軸正極限開關,要反復快速移動撞兩至三次極限開關；
2.寸動方式X軸往后退3.5MM；
3.進入系統參數MLC界面,然后調HOME-DOG觸塊,聽到HOME-DOG極限開關"搭"一無聲即可；
4.然后X軸尋原點,把X軸座標歸0再進入MLC系統界面,以寸方式檢查HOME點與HOME-DOG觸發點位置在1.5-2.0MM之間；
5.再以快速移動X軸,以至X軸撞到正極限開關查看機械座標與HOME與極限開關的距離在4-8MM之間,如果不在這個范圍之內必須重調HOME-DOG；
6.Y軸與Z軸調整方法與X軸調整方法一致；

八.看各馬達參數調整控制馬達過載電驛參數.公式:1.08*I1.1;然后試馬達正反轉。

九.試操作面板功能按鍵是否正常;線控盒是否正常;檢查系統操作功能是否正常。

十.拉注油器一把,然后試機空跑。

十一.把高低壓板電源線接回,放電檢查有沒有異常,漸漸加大電流看火花是否隨著加大,放電如果正常用最大電流加工4小時。

十二.試放加工樣品。
